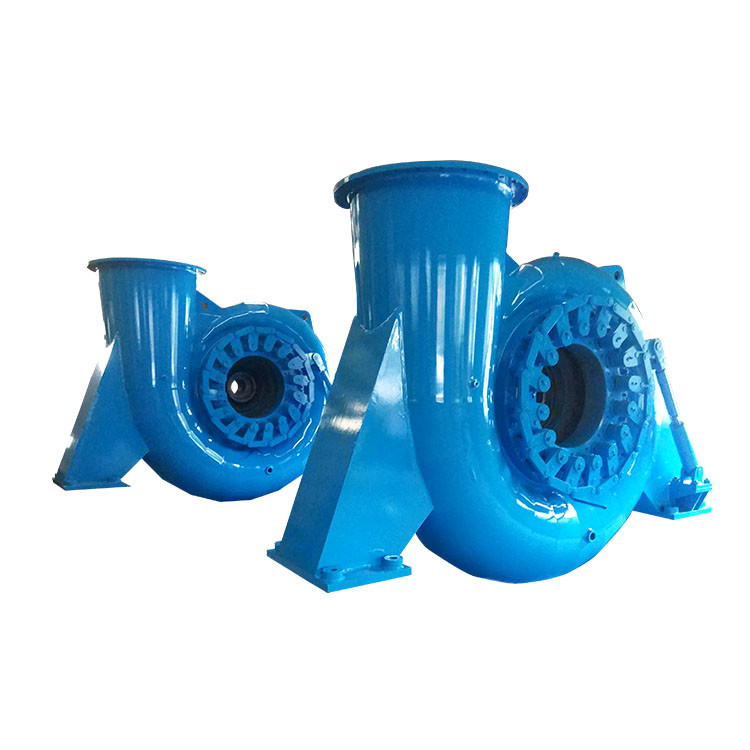

Турбина Франсиса мощностью 1200 кВт для гидроэлектростанции

Обзор

Турбина Фрэнсиса заполняет большой пробел между турбинами Пелтон и Каплан и широко используется.Их мощность может быть рассчитана на основе воды и скорости потока, и обычно варьируется от 10 до более 700 мегаватт.Одно из отличительных преимуществ турбины Франсиса по сравнению с другими водяными турбинами заключается в том, что они могут также использоваться в качестве водяного насоса.

1Части для ввода воды

Части водозабора состоят из соединительной трубы, впускного клапана турбины и расширительного соединения.Он также используется для закрытия блока и отключения потока воды в динамической воде, когда блок находится в аварийном состоянии и турбинный распределитель сломаетсяРасширение соединения используется для компенсации ошибки установки и для удобства обслуживания.Один конец соединительной трубы соединен с впускным клапаном турбины; другой конец соединен с трубой электростанции (сварка на месте).

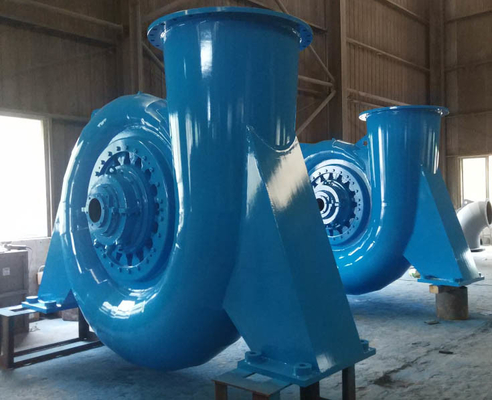

2Спиральный корпус.

Спиральный корпус - это сварочная часть, оснащенная в ней фиксированным направляющим лопатом.Спиральный корпус должен сделать воду становится числом вихря потока воды и направлять воду, чтобы течь регулярно в устройство направляющей лопатки и бегуна вдоль окружностиОн оснащен клапаном для снятия воздуха на верхней части спирального корпуса, чтобы вывести воздух при первоначальном заполнении водой.

3. Распределитель турбины

Он состоит из направляющего лопасти, направляющего рычага лопасти, рукава вала, передней крышки, задней крышки и т.д.Он может сформировать или изменить количество вихрей потока воды, чтобы регулировать разряд турбины в соответствии с изменением нагрузкиФорма, размеры, количество и положение 16 гидных лопастей аналогичны принятой модели турбины.должны гарантировать, что поток воды не будет вызывать вибрации во время работы;Диаметр круга расстояния гидровальной лопатки составляет 860 мм. Гидровальная лопатка обладает гидравлическим крутящим моментом самозакрытия в диапазоне от полного открытия до открытия почти без нагрузки.Максимальное открытие направляющей лопатки должно иметь определенный отрезок. блок остановки оборудован для каждого гидохода, the guide vane can be controlled to swing with certain range and won't hit with other guide vanes when the shear pin is broken and the friction device between guide vane and guide vane lever is out of service. Руководящая лопатка изготовлена из ZG230-450, они должны быть взаимозаменяемыми. Каждый руководящий лопатка обработана точно;линия соприкосновения соседних ведущих лопастей должна быть завершена таким образом, чтобы обеспечить идеальное соприкосновение всех ведущих лопастей в состоянии закрытия с целью уменьшения утечки воды.Подшипники для вала гидрошлема и вала распределителя являются самосмазывающимися скользящими подшипниками; подшипник использует стальной сложный материал.Используйте руководство лопаты рычаг конечный крышка и болт, чтобы регулировать и поддерживать положение каждого руководства лопаты к передней крышке и задней крышкеУпаковка расположена на верхнем вале для перерезания потока. Кольцо управления выполнено из литой стали в целом.Круговая проводка плита расположена на внешней окружности кольца управления. Кольцо управления имеет достаточную прочность и жесткость, не произойдет чрезмерное изгибание из-за несбалансированного напряжения сервомотора.

4Бегущий.

Ранировщик - это сердце турбины, он может передавать энергию воды в механическую энергию.лента и лезвие изготовлены из нержавеющей стали ZG0Cr13Ni4Mo, которая имеет идеальные характеристики антикавитацииКорона и лента используют уплотнение типа разрыва, чтобы уменьшить утечку воды.Форма каждого лезвия бегуна должна быть обработана в соответствии со стандартом GB/T 10969 "Спецификации для компонентов водопропуска гидравлических турбин"Прохожий сварный и термическая обработка в соответствии со специальными спецификациями, подлежит неразрушительной инспекции в соответствии со стандартом ASME.После обработки бегун подвергается статическому испытанию балансаШестнадцать φ22 отверстий расположены на кроне бегуна, чтобы уменьшить давление, оказываемое на бегуна водой.

Спецификация

Почему выбрали нас?

1Более 20 лет опыта работы в отрасли, установка и ввод в эксплуатацию более 150 оборудования каждый год

2- Предоставить полный проект гидроэлектростанции от воды до провода

3Обширный опыт реализации проектов в области электростанций в других странах, таких как Франция, Япония, США, Южная Африка, Шри-Ланка, Иран, Юго-Восточная Азия.

4- проектирование и изготовление гидроэлектрогенератора напряжением 400 В,6.3 кВ. мощность превышает 1000 кВ при 400 В

Частые вопросы

1- Вы торговая компания или производитель?

Мы производитель гидротурбинных генераторов с более чем 20-летним опытом, наша фабрика находится в Сычуане.Посетите нашу фабрику и узнаете больше о нас..

2Какую турбину выбрать?

Нам нужно знать, вода головы, скорость потока, уровень напряжения, частота, на сети или вне сети, уровень автоматизации от вас, чтобы найти решение

3: Вы можете сделать EPC для гидроэлектростанции?

Да, мы можем проектировать, производить и устанавливать оборудование, мы отправим технологов и рабочих для установки оборудования.
