напора воды турбины 50m 900kw Фрэнсис давление гидро переменное

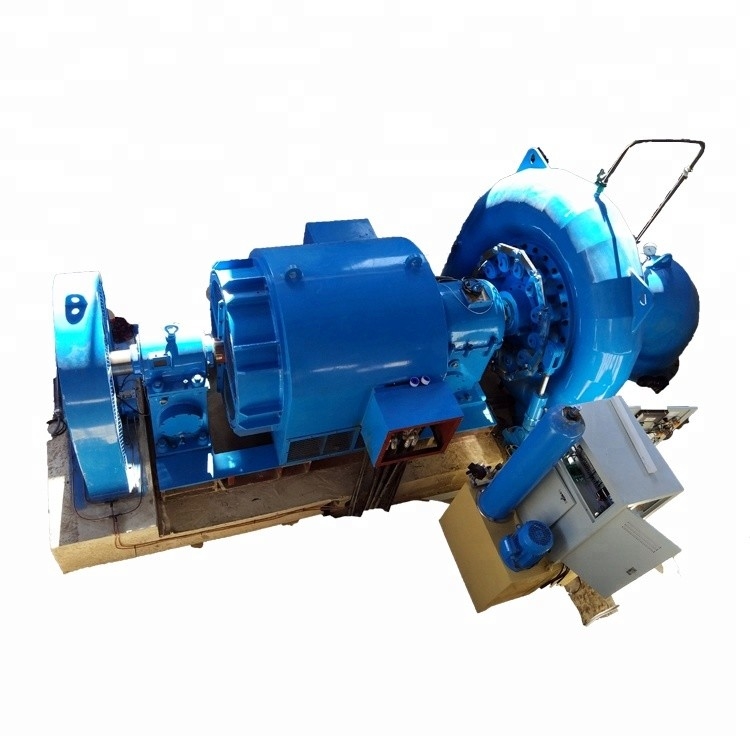

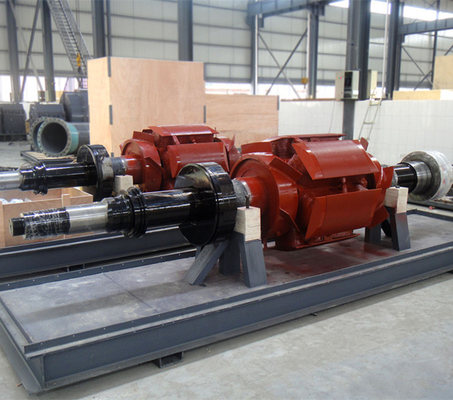

турбина воды турбины 900kw Francis гидро и микро- гидро генератор 60Hz для мини hpp

Турбина Фрэнсис также вызвала смешанную турбину подачи и переменная турбина давления, широко использована в заводах гидроэлектроэнергии с головой низких, середины и прилива выстраивая в ряд от 25m и далее до 550m обыкновенно 15 до 300m. Она имеет преимущества как: работа стабилизированная, компакт структуры. Большинств импорт всех, турбина воды Фрэнсис мы сделали работал бы с высокой эффективностью около 92% к 94,5%.

Турбины Фрэнсис могут быть конструированы для широкого диапазона голов и подач. Это, вместе с их высокой эффективностью, делало ими наиболее широко используемую турбину в мире. В отличие от турбины Pelton, турбина Фрэнсис работает на своем самое лучшее совершенно заполненном с водой во все времена. Турбина и канал выхода могут быть помещенные низкими чем озеро или на уровне моря снаружи, уменьшая тенденцию для кавитации.

Оборудование генерации силы Hongya к ограничиваемым общим назначениям, основано в мае 2003 как профессиональный изготовитель мини гидравлического набора генератора генератора. Полная земля компании в около 70000 квадратных метров, метры части 35000 конструкции квадратные. Работник около 200 работников, которые часть НИОКР 25%.

Мы можем турбина Фрэнсис изготовителя, турбина pelton, турбина turgo, турбина Kaplan, одновременный генератор, губернатор скорости, безщеточное excitor, гидравлическое оборудование etc с емкостью набора генератора турбины блока под 20MW.

До теперь, предложение HPGE всесторонний ряд решений ГЭС которые покройте весь объем обслуживания включая: Небольшой гидро консультант проекта электростанции; Исследования управления места; дизайн оборудования; Гидроэлектрическое изготовление оборудования; Руководство проектом; Наведение установки; Деятельность комиссии и начала; Наведение деятельности; Гидроэлектрическое обслуживание оборудования.

Продукты HPGE широко использованы в совсем вокруг Китае, мы сотрудничают с больше чем 300 гидро электростанциями с больше чем 600 наборами генераторов турбины, включая набор генератора турбины Фрэнсис, набор генератора турбины turgo, набор генератора турбины pelton, набор генератора турбины Kaplan, зоны покрывая больше чем 20 провинций Китая и также международных рынков как Россия, Беларусь, Турция, Албания, Вьетнам Индонезия, Непал, Лаос, Шри-Ланка, Куба и Бразилия etc.

Краткое введение структуры и главного компонента турбины

1. Части входа воды

Части входа воды состоят из Z941H-10C-700 моторизовали запорную заслонку и соединение расширения φ700. Запорная заслонка использована для того чтобы закрыть блок в статической воде когда стоп потребности, оно также использован для того чтобы закрыть блок и отрезать подачу воды в динамическую воду когда блок в аварийной ситуации и перерыве раздатчика турбины вниз. Соединение расширения использовано для компенсации ошибки установки и удобный для для того чтобы разобрать когда обслуживание. Дренажный клапан расположен на дне соединения расширения.

2. Спиральный случай

Спиральный случай бросает сваривая часть, оборудованную с фиксированной направляющей решеткой в нем. Спиральный случай сделает воду стать номером свирли воды подачи и проводника воды, который нужно пропускать регулярно в прибор и бегуна направляющей решетки вдоль окружности. Он оборудован с воздухом для того чтобы сбросить клапан на верхней части спирального случая к выхлопному воздуху заполняя воду первоначально.

3. Раздатчик турбины

Оно состоит из направляющей решетки, рычага направляющей решетки, рукава вала, обложки, задней стороны обложки, etc. он может сформировать или изменить количество свирлей подачи воды для того чтобы отрегулировать разрядку турбины согласно изменению нагрузки. Он также использован к нормальному и аварийной остановке. Форма, размеры, количество и положение 12 направляющих решеток подобны принятой модельной турбине, обеспечат что подача воды не причинит вибрацию во время работать. Диаметр размечать круг направляющей решетки 720 mm. Направляющая решетка имеет гидравлическое представление вращающего момента тенденции само-конца внутри ряд от полного отверстия приблизить к отверстию нулевой нагрузки. Максимальное отверстие направляющей решетки будет иметь некоторый допустимый предел. Блок стопа оборудован для каждой направляющей решетки, направляющую решетку можно контролировать для того чтобы отбросить с некоторым рядом и не ударит с другими направляющими решетками когда штырь ножниц сломленн. Направляющая решетка сделана ZG06Cr13Ni4Mo, они будет заменима. Каждая направляющая решетка подвергается механической обработке точно; контактируя линия смежных направляющих решеток будет закончена для обеспечения идеального контакта всех направляющих решеток под закрывая государством уменьшить утечку воды. Подшипники для вала направляющей решетки и вала раздатчика само-смазанные сползая подшипники; нося ботинок принимает стальной задний сложный материал. Крышка и болт конца рычага направляющей решетки пользы для того чтобы отрегулировать и сдержать положение каждой направляющей решетки к обложке и задней крышке. Запечатывание расположено на верхнем вале направляющей решетки для того чтобы отрезать подачу. Кольцо контроля сварено стальной пластиной в целом. Круговые направляя рельс и плита связывать проволокой со смазывать представление расположены на нижней поверхности кольца контроля. Кольцо контроля имеет достаточную прочность и ригидность, не произойдет чрезмерный гнуть должный для того чтобы нарушить равновесие стресс сервомотора.

4. Бегун

Бегун брошен и сваренный в целом, крона, диапазон и лезвие сделаны из нержавеющей стали ZG06Cr13Ni4Mo которая имеет идеальное представление анти--кавитации, анти- корозия и weldable. Форма каждого лезвия бегуна подвергнется механической обработке согласно стандартному GB/T 10969" спецификации для компонентов прохода воды гидравлических турбин». Бегун сварен и жара - обрабатывает согласно особенной спецификации предмет для осмотра без разрушения согласно относительному стандарту. Бегун подлежит статический баланс испытывая после подвергать механической обработке. 10 отверстий Φ24 обнаружены местонахождение на кроне бегуна для уменьшения давления приложенного на бегуне водой.

5. Основное запечатывание обслуживания вала

Основное запечатывание обслуживания вала пакует набор, расположенный на основном пропуске вала через обложку. Запечатывание обслуживания близко, антифрикционно, просто, легко для того чтобы наблюдать, обслуживание и заменять. Обнаружено местонахождение кольцо нержавеющей стали нося где главный вал контактируя с упаковкой. Упаковка сделана усиленного PTFE, антифрикционный, анти--корозия.

6. Основная часть вала

Оно состоит из главных вала, колеса мухы, etc. этот тип генераторного агрегата гидравлической силы принимает конструкцию 4 фулкрумов. Главный вал сделан из качественной стали конструкции углерода 45#. Тип переходный процесс диска колеса мухы бросания стабилизирует блок регулируя. Соедините главный вал и бегуна плоским ключом для того чтобы удовлетворять заменимое. Соедините турбину и генератор муфтой весны для легкой установки.

7. Собрание трубки проекта

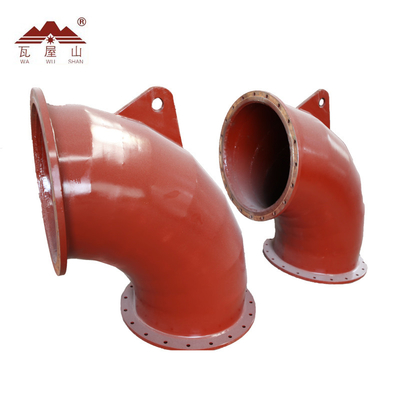

Собрание трубки проекта состоит из промежуточной трубы допущения воздуха, локтя трубки проекта и конус трубки проекта, направляет подачу воды в более низкий поток, использует потенциальную энергию подачи воды на высоту всасывания, повторно использует главную кинетическую энергию подачи на выход бегуна своей диффузией. Будет загерметизирован полностью соединяясь фланец, погруженная глубина трубки проекта не будет чем 30cm для предотвращения трубки проекта воздуха входя в. Прибор допущения воздуха: Естественный воздух заполнен для того чтобы понизить бегуна через верхнюю часть трубки проекта для обеспечения устойчивой деятельности турбины когда направляющая решетка под частично отверстием.

8. Подшипник

Передний подшипник радиальный толкнутый сползая подшипник для того чтобы принести радиальное и аксиальную нагрузку. Толкнутый диск вращает, пропуск масла через поставку доски масла после этого охлаждая и смазывая для нося ботинка ботинка и подшипника тяги. Охладитель расположен на дне носить уменьшить температуру. Охлажденная вода от танка чистой воды, давления воды 0,15 к 0.2MPa. Водяной фильтр расположен в охлаждая тубопроводе. 2 термометра расположены на переднем подшипнике для наблюдать температуру толкнутого ботинка и носить ботинок.

Задний носить радиальный подшипник для того чтобы принести радиальную нагрузку. Диск масла носит масло для смазывать. Один термометр расположен для наблюдать температуру носить ботинок. Охлаждая прибор расположен на дне.

Используйте масло турбины 46# для носить смазывать.

9. Собрание сервомотора

Оно состоит из сервомотора, вилки и кольца контроля.

Губернатор регулирует отверстие направляющей решетки через сервомотор, вилку и кольцо контроля согласно изменению нагрузки.

10. Манометр и датчик вакуума

Манометр расположен на спиральном случае для наблюдать давлением в спиральном случае. Датчик вакуума расположен на локте трубки проекта для наблюдать степенью вакуума. Клапаны будут оборудованы на тубопроводе манометра и датчика вакуума для конца и раскрыть тубопровод.

11. Устройство торможения

Оно принимает гидравлический тип тормозы поршеня 2, давление обслуживания 0.5~0.7 MPa.

Примите гидравлический принцип для тормоза. Снабдите масло через безшовную стальную трубу тормоз, нажмите тормоз для того чтобы протереть колесо мухы для того чтобы остановить блок. В случае если утечка масла во время работать, примите соотвествующий метод для того чтобы разрешить его, как для того чтобы завинтить свободную гайку гаечным ключом или заменить материал запечатывания. Ход поршеня 25mm. Adopt тормозя только когда падения скорости блока до под 30% из проектной скорости!

12. Тубопровод дренажа главного вала герметизируя: Вода утечки от основного запечатывания вала стечется через трубу гальванометра устроенную на турбине, тогда стекла к трубке проекта или собирать хорошо через стальную трубу подготовленную потребителем.
