Микро Мини Малая Вода Фрэнсис Пелтон Турго Каплан Гидро Гидроэлектрическая Турбина Постоянный магнит Генератор Альтернатор EPC
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Wawushan |
| Сертификация: | ISO9001 |
| Номер модели: | HLA-024 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | переклейка |
| Время доставки: | 180 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | месяцы 1+unit+4 |
|
Подробная информация |
|||
| Тип машины: | Турбина Фрэнсис | Материал бегуна: | Нержавеющая сталь |
|---|---|---|---|
| Картина плана: | Горизонтальные | направляющий аппарат: | Нержавеющая сталь |
| диаметр бегунка: | 1,15 м | Эффективность: | 910,4% |
| напор воды: | 88 м | Измеритель прокачки: | 20,9 м3 |
| Выделить: | турбина 88m главная горизонтальная гидро,Турбина 2000KW Фрэнсис горизонтальная гидро,генератор главного реки 88m гидроэлектрический |
||
Характер продукции
2000 кВт Водяные турбины для электроэнергии Для гидроэлектростанций
Обзор
Спецификация
| Имя | 2000 кВт генератор водяной турбины |
| Водная голова | 88 м |
| Диаметры бегунов | 2.90м |
| Мощность | 2000 кВт |
| Частота | 50 Гц |
| напряжение генератора | 400 В |
| Дизайн | Горизонтальные |
| Материал (острие) | Нержавеющая сталь ZG0Cr13Ni4Mo |
| Возбуждение. | Без щетки |
| Изоляция генератора | Ф/Ф |
| Продолжительность | 30 ~ 50 лет |
1Части для ввода воды
Части водозабора состоят из соединительной трубы, впускного клапана турбины и расширительного соединения.Он также используется для закрытия блока и отключения потока воды в динамической воде, когда блок находится в аварийном состоянии и турбинный распределитель сломаетсяРасширение соединения используется для компенсации ошибки установки и для удобства обслуживания.Один конец соединительной трубы соединен с впускным клапаном турбины; другой конец соединен с трубой электростанции (сварка на месте).

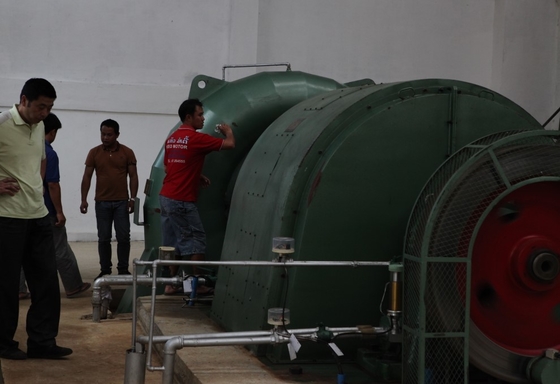

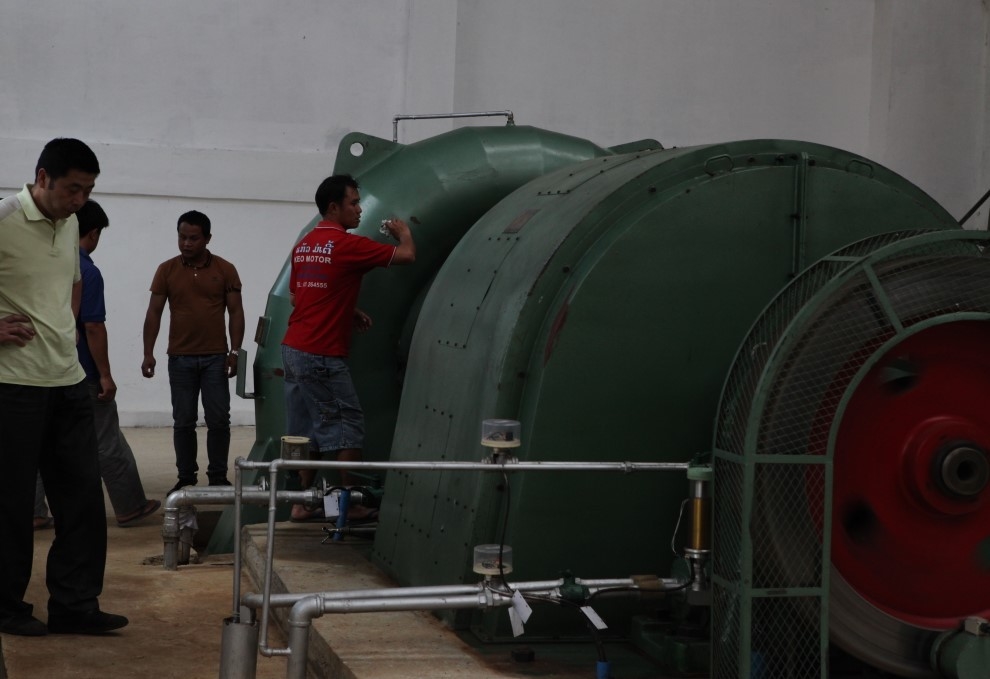

2Спиральный корпус.
Спиральный корпус - это сварочная часть, оснащенная в ней фиксированным направляющим лопатом.Спиральный корпус должен сделать воду становится числом вихря потока воды и направлять воду, чтобы течь регулярно в устройство направляющей лопатки и бегуна вдоль окружностиОн оснащен клапаном для снятия воздуха на верхней части спирального корпуса, чтобы вывести воздух при первоначальном заполнении водой.
3Бегущий.
Ранировщик - это сердце турбины, он может передавать энергию воды в механическую энергию.лента и лезвие изготовлены из нержавеющей стали ZG0Cr13Ni4Mo, которая имеет идеальные характеристики антикавитацииКорона и лента используют уплотнение типа разрыва, чтобы уменьшить утечку воды.Форма каждого лезвия бегуна должна быть обработана в соответствии со стандартом GB/T 10969 "Спецификации для компонентов водопропуска гидравлических турбин"Прохожий сварный и термическая обработка в соответствии со специальными спецификациями, подлежит неразрушительной инспекции в соответствии со стандартом ASME.После обработки бегун подвергается статическому испытанию балансаШестнадцать φ22 отверстий расположены на кроне бегуна, чтобы уменьшить давление, оказываемое на бегуна водой.
4Главная часть вала
Этот тип гидравлического энергогенерирующего агрегата использует четыре опорных конструкции.Дисковый тип литого летучего колеса временный стабилизирует устройство при регулировке. соедините главный вал и бегун плоским ключом для удовлетворения взаимозаменяемого. соедините турбину и генератор пружинным соединителем для легкой установки.
5. Сервисное уплотнение главного вала
Сервисное уплотнение главного вала - это упаковочный набор, расположенный на прохождении главного вала через переднее крыло.Оружие вала из нержавеющей стали расположено там, где главный вал контактирует с упаковкойУпаковка изготовлена из усиленного ПТФЕ, антифрикционного, антикоррозионного.
6. Конструкция труб
Сборка труб протяженности состоит из диффузной трубы, локтя труб протяженности и конуса трубы протяженности, направляет поток воды в нижний поток, использует потенциальную энергию потока воды на высоте всасывания,перерабатывает основную кинетическую энергию потока на выходе бегуна путем его диффузииВсе соединительные фланцы должны быть запечатаны, глубина погружения трубы не должна быть менее 40 см, чтобы предотвратить попадание воздуха в трубу.Естественный воздух заполняется до нижней части бегуна через верхнюю часть диффузионной трубы, чтобы обеспечить устойчивую работу турбины при частичном открытии ведущего лебедки.
7. Сервомоторная установка
Он состоит из сервомотора, вилки и ушной булавки.
Губернатор регулирует открытие гидового лебедки через сервомотор, вилку, ушную шпильку и кольцо управления в соответствии с изменением нагрузки.
8. Дальномер и вакуумный
Измеритель давления расположен на спиральном корпусе для наблюдения давления в спиральном корпусе.Коксы должны быть оборудованы трубопроводами для измерения давления и вакуума для закрытия и открытия трубопроводов..
9. тормозное устройство
Принимает 2 пневматических поршневых тормоза типа, рабочее давление составляет 0,5 ~ 0,7 МПа.
Примите пневматический принцип для тормоза. обеспечить источник давления через бесшовную стальную трубу к тормозу, нажмите на тормозную пластину, чтобы потереть колесо, чтобы остановить устройство.В случае утечки воздуха во время работыДля решения этой задачи необходимо применять соответствующий метод, например, затягивать развязку ключом или заменять уплотнительный материал.Принимать торможение только тогда, когда скорость единицы падает ниже 30% от номинальной скорости!
1.Пакет проекта
a. Проверка представленных документов
b. Проверка документов органом
c. Подписание контракта
2Инженерное проектирование
a. Выбор полного комплекта оборудования согласно запросу или рекомендации Runh Power или запросу комиссара.
b. Проектирование общей планировки и всех подсистем в пределах параметра электростанции.
c. Отбор персонала, участвующего в проекте
d. Представление технического решения комиссару для рассмотрения и утверждения.
3Приобретение оборудования и транспортировка
a. Комплект турбогенераторов и его вспомогательные системы (катер, коллектор конденсирующей воды, деаэратор, супернагреватели высокого и низкого давления, система распределения электроэнергии и т.д.)
b. Все строительные материалы, инструменты, запасные части и другие необходимые для проекта
4. Гражданское строительство
a. Все строительные работы в пределах параметра электростанции
5. Операция и обслуживание
a. Эксплуатация электростанции (техническое консультирование)
b. Регулярное техническое обслуживание и инспекция
c. Программа технической подготовки персонала электростанций
г. Общий ремонт
6Установка и испытания
a. Установка и испытания всех систем и оборудования, предоставляемых Runh Power
b. Установка, испытания и экспериментальная эксплуатация всех систем электростанции
в. Установка, испытания и пробный запуск всей электростанции
7. Поставка запасных частей
a. Долгосрочное снабжение запасными частями и другими потребительскими материалами.
Почему выбрали нас?
1Более 20 лет опыта работы в отрасли, установка и ввод в эксплуатацию более 150 оборудования каждый год
2- Предоставить полный проект гидроэлектростанции от воды до провода
3Обширный опыт реализации проектов в области электростанций в других странах, таких как Франция, Япония, США, Южная Африка, Шри-Ланка, Иран, Юго-Восточная Азия.
4- проектирование и изготовление гидроэлектрогенератора напряжением 400 В,6.3 кВ. мощность превышает 1000 кВ при 400 В
Частые вопросы
1Вы торговая компания или производитель?
Мы производитель гидротурбинных генераторов с более чем 20-летним опытом, наша фабрика находится в Сычуане.Посетите нашу фабрику и узнаете больше о нас..
2Какую водотурбину выбрать?
Нам нужно знать, вода головы, скорость потока, уровень напряжения, частота, на сети или вне сети, уровень автоматизации от вас, чтобы найти решение
3: Вы можете сделать EPC для гидроэлектростанции?
Да, мы можем проектировать, производить и устанавливать оборудование, мы отправим технологов и рабочих для установки оборудования.
