750кВт Пелтон микро гидрогенератор 90м водонапор 94% эффективность

Гидроэлектрический генератор мощностью 750 кВт Микроводная гидротурбина Пелтон 90 м

Я...Введение Hгидравлическая турбина Пелтона

Ударная гидравлическая турбина - это вид гидравлического двигателя, чья рабочая линия центра реактора касается круга откидания бегуна, а лопасти бегуна состоят из серии двойных бочкообразных ведра.В соответствии с расположением главного вала, он делится на два типа горизонтального вала и вертикального вала, независимо от того, какой тип бегуна всегда находится в атмосфере.Этот тип турбины подходит для гидроэлектростанций с высокой мощностью и с малым потоком.

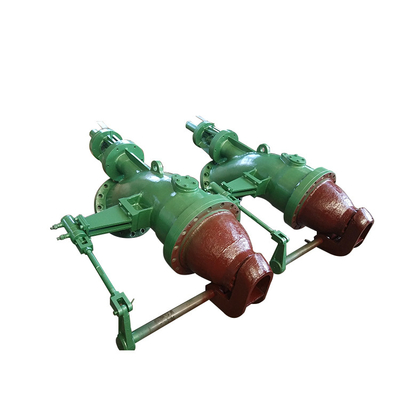

1. Насадка и устройство регулирования потока (колючка)
Насадка используется для увеличения кинетической энергии воды, которая должна попасть в ведра или ведра, прикрепленные к бегу.
Количество воды, которая попадает в ведра, контролируется копьем, которое устанавливается внутри сопла и регулирует поток воды, которая будет попадать в ведра бегуна.На рисунке ниже показана сосна, содержащая копье.
Лопасть представляет собой коническую иглу, находящуюся в соплах.
Когда копье движется назад, скорость потока воды увеличивается, а когда оно толкается вперед, скорость потока воды уменьшается.

2Бегунок и ведра.
Ранец - это вращающаяся часть турбины. Это круговой диск, на периферии которого фиксировано несколько равномерно расположенных ветров.
Каждый ветер имеет стену между двумя полусферными чашами, называемой разделитель.
Разделитель расщепляет струю воды, ударяющую ведра на две равные части, и струя воды выходит на внешнем краю ведра.
Ведра спроектированы таким образом, что струя воды бьет ведра, отклонившись от 160 до 170 градусов.
Кувшины турбины Пелтона состоят из чугуна, чугунной стали, бронзы или нержавеющей стали.

3- Капсула.
Он предотвращает брызги воды и помогает сбросить воду на трассу, а также служит предохранителем в случае несчастного случая.
Для изготовления корпуса гидротурбинного генератора мощностью 1000 кВт используются чугунные или изготовленные стальные пластины.

4Отрыв реактора.
Когда струя воды полностью закрывается, толкая копье вперед, количество воды, поражающей бегуна, становится нулевым.Но все же бегун продолжает двигаться из-за инерции бегуна..
Для того чтобы остановить бегуна в кратчайшие сроки, небольшая сосна направляет струю воды на заднюю часть лопастей.Этот струя воды, используемая, чтобы остановить бегущий турбины называется разрыв струи.

обзор

1, направление вращения, если смотреть с конца турбины.
2, Количество сопла Z=2
3, Время закрытия сопла = 20-30 секунд
4Время ответа дефлектора = от 3S до 5S
5Бегущий.
(1) Материал 0Cr13Ni5Mo;
(2) Номер ведра 18;
(3) Процесс изготовления в блоке литья + обработка + полировка
6Главный вал
(1) Материал 20SiMn - вал с генератором
7, скобки
(1) Тип Сварные детали
(2) Материал Q235
8, соприкосновение
(1) Тип работы под гидравлическим давлением
(2) Материал 02Cr13;
(3) Номер 2

Спецификация

Почему выбрали нас?

1Более 20 лет опыта работы в отрасли, установка и ввод в эксплуатацию более 150 оборудования каждый год

2- Предоставить полный проект гидроэлектростанции от воды до провода

3Обширный опыт реализации проектов в области электростанций в других странах, таких как Франция, Япония, США, Южная Африка, Шри-Ланка, Иран, Юго-Восточная Азия.

4- проектирование и изготовление гидроэлектрогенератора напряжением 400 В,6.3 кВ. мощность превышает 1000 кВ при 400 В

Частые вопросы

1- Вы торговая компания или производитель?

Мы производитель гидротурбинных генераторов с более чем 20-летним опытом, наша фабрика находится в Сычуане.Посетите нашу фабрику и узнаете больше о нас..

2Какую турбину выбрать?

Нам нужно знать, вода головы, скорость потока, уровень напряжения, частота, на сети или вне сети, уровень автоматизации от вас, чтобы найти решение

3: Вы можете сделать EPC для гидроэлектростанции?

Да, мы можем проектировать, производить и устанавливать оборудование, мы отправим технологов и рабочих для установки оборудования.

Hongya Power Generating Equipment To Utilities Limited, была основана в мае 2003 года как профессиональный производитель гидротурбинных генераторов.Компания расположена в прекрасном месте, которое окружено горами Ваву и Эмей., место, закрытое от многих известных пейзажных мест, таких как Лешан Гигант Будда. общая площадь земли компании составляет около 70000 квадратных метров, строительная часть 35000 квадратных метров.,из которых часть НИОКР составляет 25%.

Мы получаем более 100 комплектов машин для производства, включая машины для обработки и испытаний.синхронный генератор, регулировщик скорости, безчешный экситор, гидравлическое оборудование и т.д. с мощностью генератора турбинной установки менее 20 МВт.

Компания получает 11 патентов и множество наград от официального органа, мы также получаем сертификат QMS ISO9001 (2008).Наша компания получает хорошее техническое и развитие сотрудничества с университетом СычуаньМы являемся субподрядчиком известного производителя генераторов водяных турбин, таких как DEC: Chongqing Water Turbine Works co., LTD и т.д.

Мы получаем хорошую техническую поддержку от университета и подрядчика, что позволяет нам стать лучшим производителем с сильными технологическими навыками и богатым опытом работы с проектами.

До сих пор HPGE предлагает полный спектр решений для гидроэлектростанций, которые охватывают весь спектр услуг, включая: консультант по малым гидроэнергетическим проектам; исследования управления объектом;Разработка оборудования; Производство гидроэлектрического оборудования; Управление проектом; Руководство по установке; Ввод в эксплуатацию и начало эксплуатации; Руководство по эксплуатации; Техническое обслуживание гидроэлектрического оборудования.

Продукция HPGE широко используется во всем Китае, мы сотрудничаем с более чем 300 гидроэлектростанциями с более чем 600 комплектами турбинных генераторов, включая турбинный генератор Francis,набор турбинных генераторов, набор турбинных генераторов Pelton, набор турбинных генераторов Kaplan, охватывающие более 20 провинций Китая, а также международные рынки, такие как Россия, Беларусь, Турция, Албания, Вьетнам, Индонезия,Непал, Лаос, Шри-Ланка, Куба и Бразилия и т.д.
