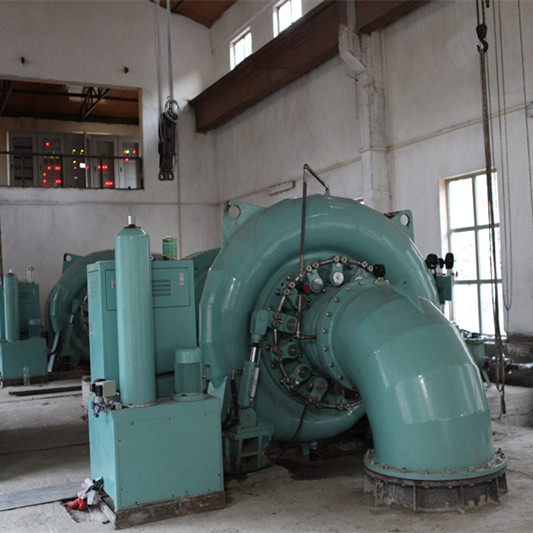

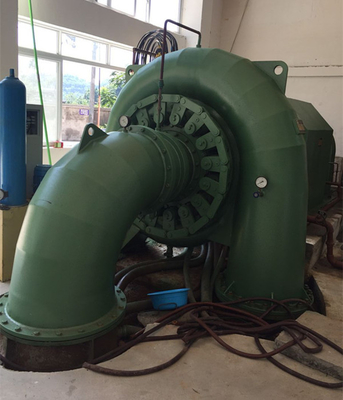

генератор турбины 1450kw Фрэнсис для гидро напора воды станции силы 70m

генератор 1450kw Фрэнсис Turbina на гидро напор воды электростанции 70m

введение rief структуры и главного компонента турбины

часть входа 1.Water

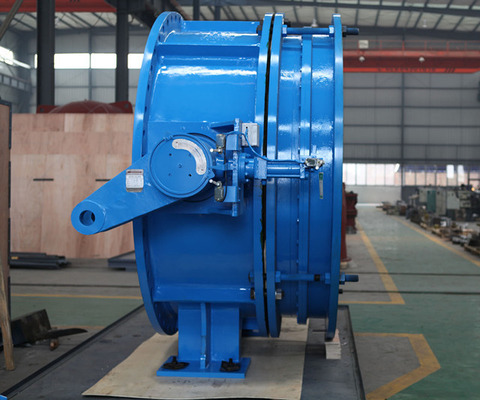

Часть входа воды состоит из клапана. Клапан использован для того чтобы закрыть блок в статической воде когда стоп потребности, оно также использован для того чтобы закрыть блок и отрезать подачу воды в динамическую воду когда блок в аварийной ситуации и перерыве раздатчика турбины вниз.

случай 2.Spiral

Спиральный случай сваривает часть, оборудованную с фиксированной направляющей решеткой в нем. Спиральный случай сделает воду стать номером свирли воды подачи и проводника воды, который нужно пропускать регулярно в прибор и бегуна направляющей решетки вдоль окружности. Он оборудован с воздухом для того чтобы сбросить клапан на верхней части спирального случая к выхлопному воздуху заполняя воду первоначально.

раздатчик 3.Turbine

Оно состоит из направляющей решетки, рычага направляющей решетки, рукава вала, обложки, задней стороны обложки, etc. он может сформировать или изменить количество свирлей подачи воды для того чтобы отрегулировать разрядку турбины согласно изменению нагрузки. Он также использован к нормальному и аварийной остановке. Рукав вала направляющей решетки имеет колцеобразное уплотнение для герметизировать. Кольцо контроля сварено стальной пластиной в целом. Круговые направляя рельс и плита связывать проволокой со смазывать представление расположены на нижней поверхности кольца контроля. Кольцо контроля имеет достаточную прочность и ригидность, не произойдет чрезмерный гнуть должный для того чтобы нарушить равновесие стресс сервомотора. Противовес расположен на поддержке противовесу. В случае если сервомотор в недостатке, противовес закроет направляющую решетку действием силы тяжести.

4.Runner

Бегун сердце турбины для изменения энергии воды на механическую энергию. Он casted и сваренный в целом, крона, диапазон и лезвие сделаны из нержавеющей стали ZG06Cr13Ni4Mo которая имеет идеальное представление анти--кавитации, анти- корозия и weldable. Бегун подлежит статический баланс испытывая после подвергать механической обработке. Отверстия на кроне бегуна могут уменьшить давление приложенное на бегуне водой.

собрание трубки 5.Draft

Собрание трубки проекта состоит из локтя трубки проекта и конус трубки проекта, направляет подачу воды в более низкий поток, использует потенциальную энергию подачи воды на высоту всасывания, повторно использует главную кинетическую энергию подачи на выход бегуна своей диффузией. Будет загерметизирован полностью соединяясь фланец, погруженная глубина трубки проекта не будет чем 30cm для предотвращения воздуха в трубку проекта.

датчик 6.Pressure и датчик вакуума

Манометр расположен на спиральном случае для наблюдать давлением в спиральном случае.

Датчик вакуума расположен на локте трубки проекта для наблюдать степенью вакуума. Клапаны будут оборудованы на тубопроводе манометра и датчика вакуума для конца и раскрыть тубопровод.
