генераторы турбины 1500kw Фрэнсис вала бегуна 1.2m вертикальные

генераторы турбины турбины Фрэнсис 1500kw вала бегуна 1.2m вертикальные вертикальные Фрэнсис

Обзор

1. Части входа воды

Компоненты входа воды составлены промежуточных труб, клапанов входа турбины воды и соединений расширения. Клапан входа турбины использован для завершения работы с блока в неподвижной воде когда выключение необходимо, и также использован для завершения работы с блока и для того чтобы отключить динамическую подачу воды когда блок в аварийной ситуации и раздатчик турбины терпит неудачу. Соединения расширения использованы для того чтобы компенсировать ошибки установки и облегчить обслуживание. Дренажный клапан расположен на дне. Один конец трубы соединения соединен с клапаном входа паровой турбины; другой конец подключен с пускать по трубам электростанции (сваренный на месте).

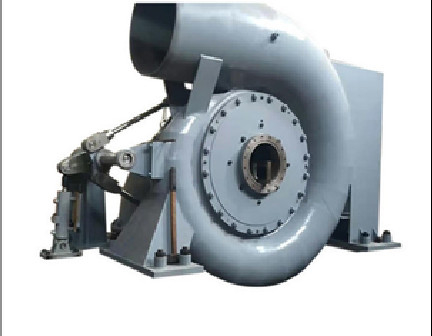

2. Спиральный случай

Волюта сваренная часть с фиксированными направляющими решетками внутрь. Волюта должна сделать водой номер свирли подачи воды, и направляет воду для того чтобы пропускать в прибор лопасти и бегуна регулярно вдоль окружности. Она имеет клапан стравливания давления вверху волюта для того чтобы позволить воздуху вне когда вода первоначально заполнена.

3. Раздатчик турбины

Оно составлено направляющей решетки, штанги направляющей решетки, рукава вала, обложки, задней крышки и так далее. Он может сформировать или изменить номер вортекса подачи воды согласно изменению нагрузки для того чтобы отрегулировать подачу турбины. Он также использован для нормального и аварийных остановок. 16 направляющих решеток будут подобны в форме, размере, номере и положении тому из одобренного типа турбин и обеспечат что подача воды не причиняет вибрацию во время деятельности. Диаметр круга дистанционирования направляющей решетки 860mm. Направляющие решетки имеют гидравлическую возможность вращающего момента с тенденцией закрыть автоматически от полно открытого для закрытый для открытия без нагрузки. Максимальное отверстие направляющей решетки должно иметь некоторый допустимый предел. Каждая направляющая решетка оборудована с блоком стопа. Когда перерывы штыря ножниц и прибор трением между направляющей решеткой и штангой направляющей решетки терпят неудачу, направляющую решетку можно контролировать для того чтобы отбросить внутри некоторый ряд без вступать в противоречия с другими направляющими решетками. Направляющие решетки сделаны ZG230-450 и должны быть заменимы. Каждая подвергли механической обработке направляющая решетка точность, который; линия контакта смежных направляющих решеток должна быть завершена для обеспечения что все направляющие решетки полностью контакт в закрытом государстве, таким образом уменьшая утечку воды. Подшипники вала направляющей решетки и вала раздатчика самосмазочные простые подшипники; остовы подшипника сделаны из поддерживаемого стал композиционного материала. Используйте крышки и болты конца прута лезвия для того чтобы отрегулировать и поддержать положение каждого лезвия по отношению к спереди и сзади крышкам. Располагаются на верхнем вале лопасти для того чтобы отключить уплотнение воздушные потоки. Кольцо контроля полностью сделано из литой стали. Круговой терминальный блок расположен на наружной окружности кольца контроля. Кольцо контроля имеет достаточные прочность и жесткость для того чтобы не согнуть чрезмерно должное к неуравновешенному стрессу мотора сервопривода.

4. Бегун

Бегун сердце турбины; он преобразовывает энергию воды в механическую энергию. Бегун монолитно сварен, и крона бегуна, пояс бегуна и лезвия все бегуна сделаны из нержавеющей стали ZG0Cr13Ni4Mo, которая имеет хорошие сопротивление, коррозионную устойчивость и weldability кавитации. Ремень кроны разрез-загерметизирован для уменьшения утечки воды. Форма каждого лезвия бегуна должна быть обработана в соответствии с GB/T 10969" технические условия для воды проходя компоненты турбины воды». Бегуны сварены и жара - обработанная согласно особенным спецификациям и non-destructively испытанная согласно стандартам ASME. Бегуны статически сбалансированы после подвергать механической обработке. Установите 16 отверстий φ22 в кроне бегуна для уменьшения давления приложенного водой на бегуне.

5. Основная часть вала

Оно состоит из главных вала, колеса мухы, etc. этот тип генераторного агрегата гидравлической силы принимает конструкцию 4 фулкрумов. Главный вал сделан из качественной стали конструкции углерода 45#. Тип переходный процесс диска колеса мухы бросания стабилизирует блок регулируя. Соедините главный вал и бегуна плоским ключом для того чтобы удовлетворять заменимое. Соедините турбину и генератор муфтой весны для легкой установки.

6. Основное запечатывание обслуживания вала

Основное запечатывание обслуживания вала пакует набор, расположенный на основном пропуске вала через обложку. Запечатывание обслуживания близко, антифрикционно, просто, легко для того чтобы наблюдать, обслуживание и заменять. Обнаружен местонахождение рукав вала нержавеющей стали где главный вал контактируя с упаковкой. Упаковка сделана усиленного PTFE, антифрикционный, анти--корозия.

7. Собрание трубки проекта

Собрание трубки проекта состоит из отразить трубу, локоть трубки проекта и конус трубки проекта, направляет подачу воды в более низкий поток, использует потенциальную энергию подачи воды на высоту всасывания, повторно использует главную кинетическую энергию подачи на выход бегуна своей диффузией. Будет загерметизирован полностью соединяясь фланец, погруженная глубина трубки проекта не будет чем 40cm для предотвращения воздуха входя в трубку проекта. Прибор допущения воздуха: Естественный воздух заполнен для того чтобы понизить бегуна через верхнюю часть отражать трубу для обеспечения устойчивой деятельности турбины когда направляющая решетка под частично отверстием.

8. Собрание сервомотора

Оно состоит из штыря сервомотора, вилки и уха.

Губернатор регулирует отверстие направляющей решетки через сервомотор, вилку, штырь уха и кольцо контроля согласно изменению нагрузки.

9. Манометр и датчик вакуума

Манометр расположен на спиральном случае для наблюдать давлением в спиральном случае. Датчик вакуума расположен на отражать трубу для наблюдать степенью вакуума воды tailrace. Оборудуют краны на тубопроводе манометра и датчика вакуума для конца и раскрыть тубопровод.

10. Устройство торможения

Оно принимает пневматический тип тормозы поршеня 2, давление обслуживания 0.5~0.7 MPa.

Примите пневматический принцип для тормоза. Снабдите источник давления через безшовную стальную трубу тормоз, нажмите тормозную пластину для того чтобы протереть колесо мухы для того чтобы остановить блок. В случае если утечка воздуха во время работать, примите соотвествующий метод для того чтобы разрешить его, как для того чтобы завинтить свободную гайку гаечным ключом или заменить материал запечатывания. Ход поршеня 25mm. Adopt тормозя только когда падения скорости блока до под 30% из проектной скорости!

Спецификация

Почему выберите нас?

1. Больше чем 20 лет опыта индустрии, устанавливают поручать больше оборудование чем 150 каждый год

2. Обеспечьте полное предложение для гидро электростанции от воды для того чтобы связать проволокой

3. Обильный опыт реализации проекта электрической станции иностранной державы как Франция, Япония, США, Южная Африка, Шри-Ланка, Иран, Юго-Восточная Азия

4. Дизайн и изготовление гидро генератора энергии с напряжением тока 400V, 6.3KV. емкость превышает 1000kw с 400V

вопросы и ответы

1.You торговая компания или изготовление?

Мы гидро изготовление генератора турбины со сверх 20 летами опытов, наша фабрика в Сычуань вы примете 2 часа управляя после того как вы достигнете аэропорт Shuangliu, оплачиваете посещение к нашей фабрике вы знаете больше о нас.

вроде турбина воды 2.What должна я выбрать?

Нам нужно знать напор воды, расход потока, уровень напряжения тока, частоту, на-решетку или ход -решетки, уровень автоматизации от вас для разработки решения

3: Можете вы сделать EPC для гидро электростанции?

Да, мы можем конструировать, производящ и установить оборудование, мы пошлем технолог и работников для установки оборудования.
