турбина турбины 1500kw вертикальная Фрэнсис Фрэнсис бегуна 1.2m гидро

турбина 1500kwHydraulic для гидро электростанции

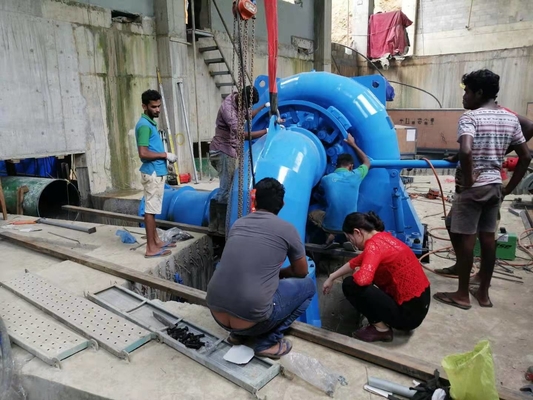

Обзор

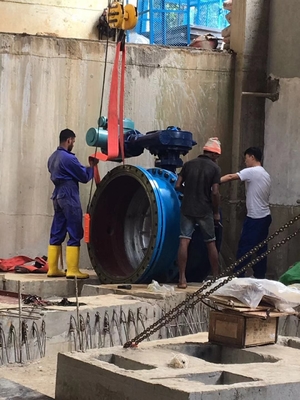

1. Части входа воды

Части входа воды состоят из промежуточной трубы, клапана входа турбины и соединения расширения. Клапан входа турбины использован для того чтобы закрыть блок в статической воде когда стоп потребности, оно также использован для того чтобы закрыть блок и отрезать подачу воды в динамическую воду когда блок в аварийной ситуации и перерыве раздатчика турбины вниз. Соединение расширения использовано для того чтобы компенсировать ошибку установки и для удобства обслуживания. Клапан дренажа воды расположен на дне. Один конец промежуточной трубы соединен с клапаном входа турбины; другой конец соединен с трубой электростанции (сваренной на месте).

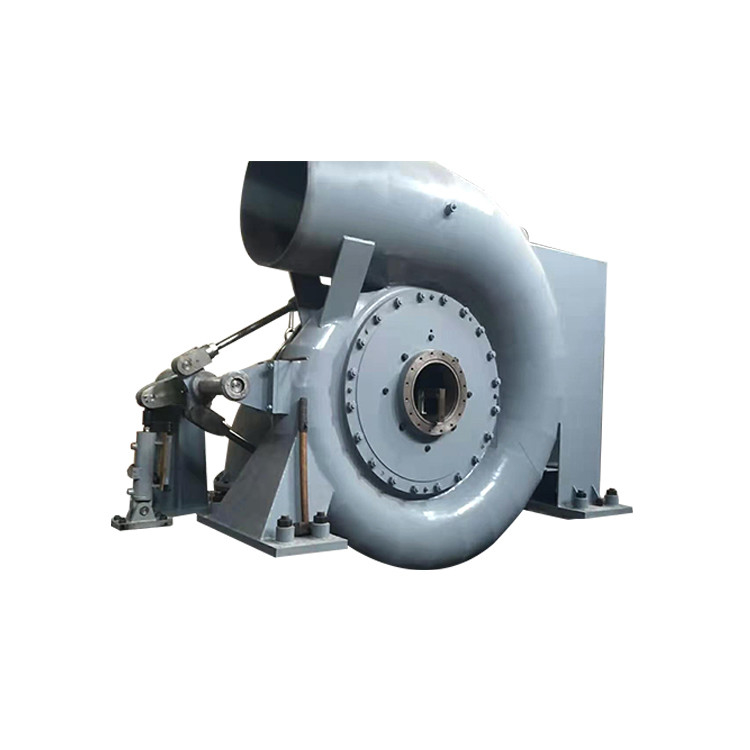

2. Спиральный случай

Спиральный случай сваривает часть, оборудованную с фиксированной направляющей решеткой в нем. Спиральный случай сделает воду стать номером свирли воды подачи и проводника воды, который нужно пропускать регулярно в прибор и бегуна направляющей решетки вдоль окружности. Он оборудован с воздухом для того чтобы сбросить клапан на верхней части спирального случая к выхлопному воздуху заполняя воду первоначально.

3. Раздатчик турбины

Оно состоит из направляющей решетки, рычага направляющей решетки, рукава вала, обложки, задней стороны обложки, etc. он может сформировать или изменить количество свирлей подачи воды для того чтобы отрегулировать разрядку турбины согласно изменению нагрузки. Он также использован к нормальному и аварийной остановке. Форма, размеры, количество и положение 16 направляющих решеток подобны принятой модельной турбине, обеспечат что подача воды не причинит вибрацию во время работать. Диаметр размечать круг направляющей решетки 860 mm. Направляющая решетка имеет гидравлическое представление вращающего момента тенденции само-конца внутри ряд от полного отверстия приблизить к отверстию нулевой нагрузки. Максимальное отверстие направляющей решетки будет иметь некоторый допустимый предел. Блок стопа оборудован для каждой направляющей решетки, направляющую решетку можно контролировать для того чтобы отбросить с некоторым рядом и не ударит с другими направляющими решетками когда штырь ножниц сломленн и прибор трением между направляющей решеткой и рычагом направляющей решетки вне - - обслуживание. Направляющая решетка сделана ZG230-450, они будет заменима. Каждая направляющая решетка подвергается механической обработке точно; контактируя линия смежных направляющих решеток будет закончена для обеспечения идеального контакта всех направляющих решеток под закрывая государством уменьшить утечку воды. Подшипники для вала направляющей решетки и вала раздатчика само-смазанные сползая подшипники; нося ботинок принимает стальной задний сложный материал. Крышка и болт конца рычага направляющей решетки пользы для того чтобы отрегулировать и сдержать положение каждой направляющей решетки к обложке и задней крышке. Запечатывание расположено на верхнем вале направляющей решетки для того чтобы отрезать подачу. Кольцо контроля сделано литой сталью в целом. Круговая связывая проволокой плита расположена на внешней окружности кольца контроля. Кольцо контроля имеет достаточную прочность и ригидность, не произойдет чрезмерный гнуть должный для того чтобы нарушить равновесие стресс сервомотора.

4. Бегун

Бегун сердце турбины; он может возвратить энергию воды к энергии механика. Бегун сварен в целом, крона, диапазон и лезвие сделаны из нержавеющей стали ZG0Cr13Ni4Mo которая имеет идеальное представление анти--кавитации, анти- корозия и weldable. Крона и диапазон принимают тип запечатывание зазора для уменьшения утечки воды. Форма каждого лезвия бегуна подвергнется механической обработке согласно стандартному GB/T 10969" спецификации для компонентов прохода воды гидравлических турбин». Бегун сварен и жара - обрабатывает согласно особенной спецификации предмет для осмотра без разрушения согласно стандарту ASME. Бегун подлежит статический баланс испытывая после подвергать механической обработке. 16 отверстий φ22 обнаружены местонахождение на кроне бегуна для уменьшения давления приложенного на бегуне водой.

5. Основная часть вала

Оно состоит из главных вала, колеса мухы, etc. этот тип генераторного агрегата гидравлической силы принимает конструкцию 4 фулкрумов. Главный вал сделан из качественной стали конструкции углерода 45#. Тип переходный процесс диска колеса мухы бросания стабилизирует блок регулируя. Соедините главный вал и бегуна плоским ключом для того чтобы удовлетворять заменимое. Соедините турбину и генератор муфтой весны для легкой установки.

6. Основное запечатывание обслуживания вала

Основное запечатывание обслуживания вала пакует набор, расположенный на основном пропуске вала через обложку. Запечатывание обслуживания близко, антифрикционно, просто, легко для того чтобы наблюдать, обслуживание и заменять. Обнаружен местонахождение рукав вала нержавеющей стали где главный вал контактируя с упаковкой. Упаковка сделана усиленного PTFE, антифрикционный, анти--корозия.

7. Собрание трубки проекта

Собрание трубки проекта состоит из отразить трубу, локоть трубки проекта и конус трубки проекта, направляет подачу воды в более низкий поток, использует потенциальную энергию подачи воды на высоту всасывания, повторно использует главную кинетическую энергию подачи на выход бегуна своей диффузией. Будет загерметизирован полностью соединяясь фланец, погруженная глубина трубки проекта не будет чем 40cm для предотвращения воздуха входя в трубку проекта. Прибор допущения воздуха: Естественный воздух заполнен для того чтобы понизить бегуна через верхнюю часть отражать трубу для обеспечения устойчивой деятельности турбины когда направляющая решетка под частично отверстием.

8. Собрание сервомотора

Оно состоит из штыря сервомотора, вилки и уха.

Губернатор регулирует отверстие направляющей решетки через сервомотор, вилку, штырь уха и кольцо контроля согласно изменению нагрузки.

9. Манометр и датчик вакуума

Манометр расположен на спиральном случае для наблюдать давлением в спиральном случае. Датчик вакуума расположен на отражать трубу для наблюдать степенью вакуума воды tailrace. Оборудуют краны на тубопроводе манометра и датчика вакуума для конца и раскрыть тубопровод.

10. Устройство торможения

Оно принимает пневматический тип тормозы поршеня 2, давление обслуживания 0.5~0.7 MPa.

Примите пневматический принцип для тормоза. Снабдите источник давления через безшовную стальную трубу тормоз, нажмите тормозную пластину для того чтобы протереть колесо мухы для того чтобы остановить блок. В случае если утечка воздуха во время работать, примите соотвествующий метод для того чтобы разрешить его, как для того чтобы завинтить свободную гайку гаечным ключом или заменить материал запечатывания. Ход поршеня 25mm. Adopt тормозя только когда падения скорости блока до под 30% из проектной скорости!

Спецификация

Почему выберите нас?

1. Больше чем 20 лет опыта индустрии, устанавливают поручать больше оборудование чем 150 каждый год

2. Обеспечьте полное предложение для гидро электростанции от воды для того чтобы связать проволокой

3. Обильный опыт реализации проекта электрической станции иностранной державы как Франция, Япония, США, Южная Африка, Шри-Ланка, Иран, Юго-Восточная Азия

4. Дизайн и изготовление гидро генератора энергии с напряжением тока 400V, 6.3KV. емкость превышает 1000kw с 400V

вопросы и ответы

1.You торговая компания или изготовление?

Мы гидро изготовление генератора турбины со сверх 20 летами опытов, наша фабрика в Сычуань вы примете 2 часа управляя после того как вы достигнете аэропорт Shuangliu, оплачиваете посещение к нашей фабрике вы знаете больше о нас.

вроде турбина воды 2.What должна я выбрать?

Нам нужно знать напор воды, расход потока, уровень напряжения тока, частоту, на-решетку или ход -решетки, уровень автоматизации от вас для разработки решения

3: Можете вы сделать EPC для гидро электростанции?

Да, мы можем конструировать, производящ и установить оборудование, мы пошлем технолог и работников для установки оборудования.
